إن آلة التثخين الفعالة للمحرك المركزي GNZ هي نوع من معدات فصل المواد الصلبة والسائلة ذات الطراز الجديد، وقد تم تصميمها من قبل شركتنا مع إدخال التكنولوجيا الأجنبية المتقدمة.
| الكمية: | |
|---|---|

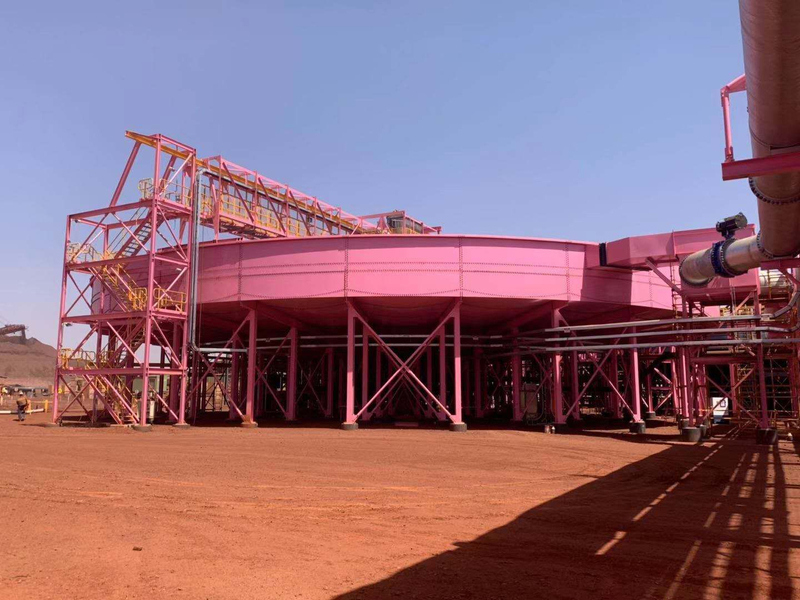

مثخن GNZ
Toncin
مقدمة المنتج
يمثل جهاز التثخين الفعال للمحرك المركزي GNZ معدات جديدة لفصل المواد الصلبة والسائلة تم تصميمها من قبل شركتنا، والتي تتضمن التكنولوجيا الأجنبية المتقدمة.يتميز هذا المثخن بالعديد من براءات الاختراع الوطنية، بما في ذلك المحرك المركزي، وقادوس التغذية عالي الكفاءة، وتكنولوجيا الرفع الأوتوماتيكية.يضمن تصميمه الأساسي للخدمة الشاقة تشغيلًا موثوقًا به حتى في الظروف الصعبة، مما يعزز كفاءة التركيز بشكل كبير.
إن مثخن GNZ ذو الكفاءة العالية يحقق نزح الماء بشكل فعال من خلال تأثير الجاذبية للمادة نفسها والترسيب المتلبد.في خزان التغذية، يتم خلط الملاط مع عامل التلبد وتوجيهه إلى قادوس التغذية عالي الكفاءة، والمعروف أيضًا باسم خزان التدفق الثابت.بعد تفريغ الغاز وتبديد الطاقة في خزان التدفق الثابت، تستمر المادة على طول الظل الأفقي للخزان الداخلي، والذي يتميز بنقاط إضافة ندفية متعددة بناءً على خصائص المادة.بعد جولة ثانية من الخلط والترسيب، تتحرك المادة وعامل التلبد إلى الأسفل ويتم توجيههما على طول مسار مكافئ بواسطة قرص الموزع الموجود في قاع الخزان.يتم بعد ذلك كشط المادة المستقرة بواسطة المشعل باتجاه الحلق المركزي لجسم حوض السباحة من أجل التفريغ المركزي.
تطبيق المنتج
يمثل مثخن GNZ حل سماكة مبتكر عالي السرعة يتميز بمحرك مركزي ومشط رفع أوتوماتيكي، تم تطويره من خلال دمج التكنولوجيا الأجنبية المتطورة.يجد هذا المثخن المتقدم تطبيقات واسعة النطاق في معالجة مختلف عجائن التغذية الصناعية، بما في ذلك الفحم، ومياه معالجة خام المعادن، والمعادن، والعمليات الكيميائية، ومعالجة المخلفات، وحماية البيئة، من بين أمور أخرى.
مواصفات المنتج
نموذج | خزان التركيز | منطقة الرواسب | ارتفاع الرفع من أشعل النار (مم) | سرعة دوران أشعل النار (ص / دقيقة) | قوة المحرك | |
القطر (م) | العمق (م) | |||||
جي إن زي-3 | 3 | 2.5 | 10 | 300 | 0.1-0.2 | 3+1.1 |
جي إن زي-6 | 6 | 3.0 | 28 | 300 | 0.1-0.2 | 4+1.5 |
جي إن زي-9 | 9 | 3.2 | 63 | 300 | 0.1-0.2 | 4+1.5 |
جي إن زي-12 | 12 | 3.5 | 110 | 300 | 0.1-0.2 | 4+1.5 |
جي إن زي-18 | 18 | 4.4 | 254 | 600 | 0.1-0.2 | 7.5+2.2 |
جي إن زي-20 | 20 | 4.4 | 310 | 600 | 0.1-0.2 | 7.5+2.2 |
جي إن زي-24 | 24 | 5.2 | 452 | 600 | 0.05-0.2 | 7.5+2.2 |
جي إن زي-30 | 30 | 5.2 | 707 | 600 | 0.05-0.2 | 11+3 |
جي إن زي-38 | 38 | 5.5 | 1134 | 600 | 0.05-0.2 | 15+4 |
جي إن زي-45 | 45 | 5.5 | 1590 | 600 | 0.05-0.1 | 37+4 |
جي إن زي-53 | 53 | 6.0 | 2206 | 600 | 0.05-0.1 | 37+4 |
جي إن زي-60 | 60 | 6.0 | 2826 | 600 | 0.03-0.1 | 45+5.5 |
جي إن زي-70 | 70 | 6.8 | 3846 | 600 | 0.02-0.05 | 45+5.5 |
جي إن زي-85 | 85 | 7.8 | 5671 | 600 | 0.02-0.05 | 45+5.5 |
ملحوظة:
1. المعلمات المذكورة أعلاه هي للاشارة فقط.نظرًا لأن أداء تسوية المواد كبير نسبيًا، فإن المعلمات المحددة تخضع لرسومات التصميم المقدمة من شركتنا.
2. يمكن لشركتنا تصميم مثخن بنماذج مختلفة وفقًا لمتطلبات المستخدمين.
تم تحسين كفاءة التركيز والكشط لمكثفاتنا بشكل كبير، حيث تتراوح من ثلاثة إلى خمسة أضعاف المكثفات التقليدية.
تتميز مكثفاتنا بنظام تغذية متميز مع خزان تدفق ثابت وفعال.
تم تجهيز المعدات بنظام رفع محرك للخدمة الشاقة للغاية وتصميمات عزم دوران كبيرة، مما يضمن تشغيلها الطبيعي حتى في أقسى الظروف.
تتميز أسنان المشط بتصميم حلزوني لوغاريتمي، مع كثافة أسنان مصممة خصيصًا لطبيعة المادة، مما يوفر الأداء الأمثل.
يشتمل نظام التسميك هذا على مثخن دائري وآلة كشط مسلفة.تترسب الجسيمات الصلبة العالقة في جهاز التثخين عن طريق الجاذبية، حيث يتحول اللب العلوي إلى ماء نظيف، مما يسهل عملية الفصل الفعال.يقوم المشط بتفريغ المادة الرواسب بشكل مستمر من قاع المثخن، بينما يخرج الفائض النظيف من الأعلى.
دلائل الميزات:
تركيز استثنائي وكفاءة كشط، تتجاوز المكثفات الشائعة بثلاث إلى خمس مرات.
نظام تغذية متميز - تغذية جيدة بمعدل عالٍ: أ.تعمل بئر التغذية على تعزيز عملية تفريغ الغاز وتبديد الطاقة من خلال التغذية العرضية.ب.الإضافة العقلانية للندبات تعزز الكفاءة.ج.مجهزة بلوحة توزيع، تستغل بشكل فعال مساحة الخزان.
يضمن نظام الرفع المُدار ذو الوزن الزائد وتصميم عزم الدوران الكبير التشغيل المستمر حتى في الظروف القاسية، مما يعزز الكفاءة الإجمالية.
يعمل التصميم الحلزوني اللوغاريتمي لأسنان المشط، مع كثافة قابلة للتعديل بناءً على أداء المواد، على تحسين كفاءة الكشط.
يتضمن نظام التحكم المتقدم في التثخين الرفع التلقائي للمشعل، وتغذية المادة الندفية، والتحكم الآلي في مضخة تفريغ التدفق السفلي، مما يؤدي إلى تبسيط العمليات التشغيلية لتحقيق الكفاءة المثلى.
تصميم آلية القيادة الرئيسية ورفع الخليع
(1) تم بناء إطار القيادة والهيكل على أساس معايير جهاز النقل للخدمة الشاقة، مما يضمن التشغيل المستقر والموثوق.
(2) تم دمج رفع أشعل النار الأوتوماتيكي الكامل لتعزيز الكفاءة التشغيلية.
(3) يتم استخدام نظام النقل النجمي مع عزم دوران أقصى يبلغ 5000000 نيوتن متر.يتوافق عزم الدوران المصمم لناقل الحركة مع المعايير التالية:
قيمة عزم الدوران الجاري: 33% من عزم الدوران المصمم.
إنذار عزم الدوران العالي: 50% من عزم الدوران المصمم.
ارتفاع أشعل النار: 60% من عزم الدوران المصمم.
انخفاض أشعل النار: 40% من عزم الدوران المصمم.
قيمة عزم الدوران المصمم للجهاز الميكانيكي: 150% من عزم الدوران المصمم.
2. نظام التحكم
موقع يتحكم و بعيد يتحكم نكون مجتمعة، DCS يتحكم نقاط نكون زودت.
(1) المجلس التشريعي الفلسطيني التحكم، الحمولة الزائدة حماية.
(2) المواد التفريغ صالة يكون تعيين أعلى مع طين طبقة ضغط المستشعر ل يتحكم rotation و طين التفريغ بواسطة مضخة.
دعم الخدمة
التصميم التكنولوجي الشامل:
يقوم Toncin بصياغة خطط واختيارات عقلانية من خلال إجراء اختبارات معملية شاملة وتجارب شبه صناعية وحسابات التحليل النظري.تم تصميم اعتماد الأساليب المناسبة لمعالجة التحديات المحددة التي يواجهها العملاء.يتم تحديد المعلمات المحددة من خلال مجموعة من الاختبارات المعملية والتجارب شبه الصناعية.
التنفيذ الشامل للمشروع:
تقدم Toncin لعملائها خدمات مشاريع متكاملة، مع الاستفادة من نظام إدارة المشاريع الذي لا تشوبه شائبة وفريق متمرس وعالي الجودة.نحن ملتزمون بتقديم أفضل خدماتنا لتحقيق الهدف النهائي للمشروع.يتضمن ذلك إدارة جودة المشروع والجدول الزمني والسلامة والتكلفة والمشتريات وملفات المعلومات والتنظيم والتنسيق، كل ذلك وفقًا للمستندات التعاقدية الخاصة بالعميل.
تتولى Toncin التصميم والمشتريات والبناء والتجارب للعملية بأكملها أو مراحل محددة من مشروع البناء وفقًا للعقد.نحن نتحمل المسؤولية الكاملة عن جودة المشروع المتعاقد عليه وسلامته ومدته وفعاليته من حيث التكلفة، مما يضمن نتيجة سلسة وناجحة للمشروع.
وقت الاستجابة وخدمات ما بعد البيع
إذا حدث أي فشل بسبب خلل خلال فترة الضمان، فقد أعطت شركتنا الاستجابة والوعد التالي: الاستجابة في غضون 12 ساعة والاندفاع إلى مكان الحادث المحلي في غضون 72 ساعة.بفضل بنية الخدمة الصارمة والفعالة، والخدمة ووسائل الاستجابة المتنوعة والمرنة، فإن Toncin قادرة على توفير خدمة استجابة تصل إلى 7*24 ساعة لضمان حصول المستخدمين على المساعدة في أي وقت خلال فترة الضمان.
