بالنسبة لفصل المواد الصلبة والسائلة بشكل مستمر وعالي الإنتاجية، يواجه مهندسو العمليات قرارًا حاسمًا. يجب عليك في كثير من الأحيان الاختيار بين معدات المعالجة المجمعة، مثل مكابس الترشيح، وأنظمة التفريغ المستمر. أنظمة الدفعات تقاطع تدفقات العملية. إنها تتطلب عمالة مكثفة وتعقد التعامل مع المصب. على العكس من ذلك، يوفر مرشح حزام التفريغ الأفقي عملية ترشيح مستمرة ويمكن التحكم فيها بدرجة كبيرة. إنه يتفوق بشكل خاص في الحالات التي يظل فيها الغسيل المكثف للكعك والرطوبة المتبقية المنخفضة للغاية أمرًا بالغ الأهمية لنجاحك.
في هذه المقالة، نتجاوز التعريفات الأساسية. نحن نقدم تحليلاً يركز على الهندسة لكيفية عمل هذه المعدات. سوف تتعرف على المخاطر التشغيلية والمتغيرات الهيكلية وحقائق الصيانة. نحن نغطي أيضًا المعايير الدقيقة لتقييم ما إذا كانت تناسب قيود CapEx وOpEx الخاصة بمنشأتك المحددة. وهذا يضمن لك إجراء اختيار مستنير للمعدات المدعومة بالبيانات.
تستخدم مرشحات حزام التفريغ الأفقية الجاذبية والشفط الفراغي المستمر لفصل الملاط، مما يتيح غسل الكيك متعدد المراحل دون مقاطعة تدفق العملية.
ويعتمد النجاح بشكل كبير على مطابقة نوع المرشح (على سبيل المثال، الحزام المطاطي مقابل الحزام المغلق) مع الخصائص الكيميائية ودرجة تطاير الملاط.
على الرغم من أنها توفر إنتاجية مستمرة فائقة مقارنةً بمكابس الترشيح، إلا أنها تتطلب مساحة مادية أكبر بكثير وبروتوكولات صيانة محددة لتحريك الأجزاء القابلة للتآكل.
يتطلب التحجيم المناسب اختبار المواد على نطاق تجريبي لتحديد معدلات الترشيح، ومستويات الفراغ المطلوبة، وسمك الكعكة الأمثل قبل النشر على نطاق واسع.
لفهم هذه المعدات، يجب أن تنظر إليها على أنها سطح صرف متحرك بدلاً من غرفة ضغط ثابتة. يعمل النظام على آلية الحلقة المستمرة. إنها تستخدم بكرة محرك آلية لسحب قطعة قماش مرشح مسامية عبر حزام تصريف مشقوق. تعمل الجاذبية وشفط الفراغ معًا. يقومون بسرعة بفصل السائل المرشح عن الجزيئات الصلبة. يمكننا تقسيم هذه العملية المستمرة إلى أربع مراحل متميزة.
المرحلة الأولى: تغذية الملاط. تبدأ العملية عند نهاية تغذية الجهاز. يقوم موزع تغذية متخصص بصب الملاط على قماش الفلتر المتحرك. يلعب هذا الموزع دورًا حاسمًا. إنه يضمن انتشار طبقة متساوية من المواد عبر عرض الحزام بالكامل. طبقة غير مستوية تترك بقعًا رقيقة. سيأخذ الشفط الفراغي دائمًا المسار الأقل مقاومة من خلال هذه البقع الرقيقة. هذه الظاهرة، المعروفة باسم توجيه الفراغ، تدمر كفاءة الترشيح.
المرحلة الثانية: الترشيح والاستخلاص بالفراغ. عندما يتحرك الحزام للأمام، فإنه يمر فوق صندوق فراغ ثابت. يقع هذا الصندوق مباشرة تحت الحزام. يولد ضغطًا سلبيًا قويًا. يقوم الفراغ بسحب السائل المرشح بقوة من خلال القماش المسامي. يدخل السائل إلى أخاديد الحزام الناقل. ثم يتدفق من خلال فتحات التصريف المركزية إلى صندوق التفريغ. ومن هناك، تنقل الأنابيب المرشح إلى خزانات الاستقبال الخارجية.
المرحلة الثالثة: غسل الكيك (الميزة الأساسية). تشكل المواد الصلبة المتبقية كعكة مرشحة على القماش. ينقل الحزام هذه الكعكة إلى منطقة الغسيل. هنا، تقوم قضبان الرش بتوزيع سائل الغسيل النظيف فوق الكعكة. يمكنك تكوين هذه المنطقة للغسيل بالتيار المشترك أو بالتيار المعاكس. يتيح لك الغسيل المضاد للتيار إعادة استخدام سائل الغسيل من مراحل لاحقة في مراحل سابقة. وهذا يقلل بشكل كبير من استهلاك المذيبات بشكل عام. ملاحظة: تمنح قدرة الغسيل الحقيقية متعددة المراحل هذه المرشحات ذات الحزام الفراغي الأفقي ميزة تنافسية هائلة مقارنة بأجهزة الطرد المركزي. لا يمكن لأجهزة الطرد المركزي إجراء عمليات غسل منفصلة ومتعددة المراحل بسهولة دون إعادة طين المنتج.
المرحلة الرابعة: التجفيف والتفريغ. بعد الغسيل، تدخل الكعكة إلى منطقة التجفيف الفراغي النهائية. يقوم الفراغ بسحب الهواء المحيط عبر الكعكة لتحل محل الرطوبة المتبقية. ثم يصل الحزام إلى أسطوانة التفريغ. ينفصل القماش عن الحزام الناقل ويغير اتجاهه بشكل حاد. يؤدي هذا الإجراء إلى تقشير الكعكة المجففة وسقوطها في شلال التجميع. وأخيرًا، تقوم نفاثات الماء ذات الضغط العالي بغسل جانبي قطعة قماش الفلتر الفارغة. وهذا يمنع التعمية قبل إعادة تشغيل الحلقة.
يقوم المصنعون بتصميم العديد من المتغيرات الهيكلية المميزة لهذه المعدات. يجب عليك مطابقة التكوين المحدد مع الخواص الكيميائية للملاط الخاص بك. يؤدي اختيار النوع الخاطئ إلى فشل المعدات مبكرًا أو مخاطر السلامة.

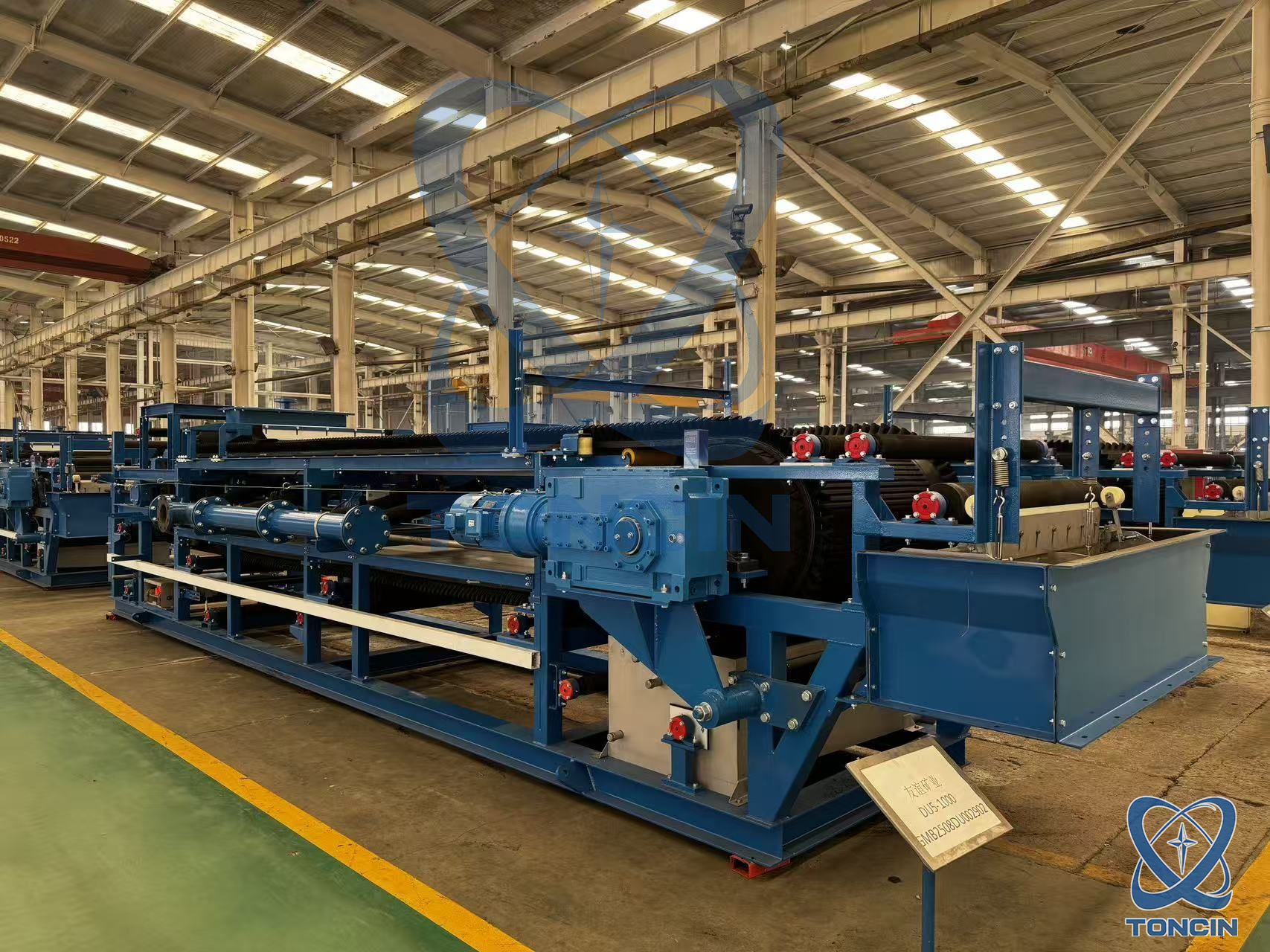

التكوين الصناعي القياسي هو مرشح فراغ الحزام المطاطي . يستخدم هذا التصميم حزام تصريف مطاطي محفور للخدمة الشاقة لدعم قماش الفلتر. يوفر الحزام المطاطي قوة شد استثنائية. فهو يتعامل بسهولة مع الضغط الميكانيكي الناتج عن الأحمال الثقيلة المستمرة.
عدسة التقييم: يختار مهندسو العمليات هذا النوع للتعدين الصناعي الثقيل، ومعالجة المعادن، والملاط الكيميائي القوي. يتحمل المطاط السميك المواد شديدة الكشط مثل رمل السيليكا أو الخامات المعدنية. يمكنك تحديد المطاط الطبيعي، أو EPDM، أو الخلطات الاصطناعية المتخصصة بناءً على التركيب الكيميائي للملاط.
تتضمن بعض العمليات مذيبات شديدة التقلب أو سامة. في هذه الحالات، يشكل نظام ترشيح الهواء الطلق مخاطر شديدة. يجب عليك استخدام مرشح حزام التفريغ المغلق . يحيط هذا التكوين بالسطح المتحرك بالكامل في غلاف محكم للغاز. غالبًا ما يقوم المشغلون بتطهير العلبة بالنيتروجين. هذا يزيل الأكسجين ويمنع الأجواء المتفجرة.
عدسة التقييم: أنت بحاجة إلى هذا المتغير للملاط المعتمد على المذيبات، أو الأبخرة الخطرة، أو متطلبات الامتثال البيئي الصارمة. ومع ذلك، يجب أن تزن المقايضات. تتطلب المساكن المقاومة للغاز نفقات رأسمالية أولية أعلى بكثير. علاوة على ذلك، فإن العلبة تقيد الوصول المادي. وهذا يجعل الصيانة الروتينية واستبدال القماش أكثر تعقيدًا واستهلاكًا للوقت.
تمثل تدفقات النفايات السائلة البلدية والصناعية تحديات فريدة من نوعها. غالبًا ما تكون المواد الصلبة العالقة عضوية، ولزجة، وقابلة للانضغاط بدرجة كبيرة. يعالج المتخصص مرشح حزام فراغ مياه الصرف الصحي هذه المشكلات. غالبًا ما تتميز هذه الوحدات بمناطق تصريف الجاذبية الممتدة قبل تشغيل الفراغ.
عدسة التقييم: التركيز على قدرة الجهاز على التعامل مع تركيزات التغذية المتغيرة. نادراً ما تحافظ مجاري المياه العادمة على اتساق ثابت. النجاح هنا يعتمد بشكل كبير على التكييف الكيميائي. يجب عليك جرعة مواد ندفة البوليمر بعناية في الملاط. يعتمد المرشح على هذه المواد المرسبة لتجميع الجزيئات الدقيقة في مجموعات أكبر يمكن تصريفها.
قبل الالتزام بالمشتريات، يجب على مهندسي العمليات إجراء تقييم نقدي لقيود المنشأة. تحل هذه المعدات العديد من المشكلات، لكنها غير قابلة للتطبيق عالميًا. يجب عليك مقارنة خصائصه ببدائل المعالجة المجمعة.
تتضمن المقايضة الأكثر وضوحًا المساحة المادية. يوفر مرشح حزام التفريغ الأفقي إخراجًا مستمرًا وعالي الحجم. لا يتوقف أبدًا عن التفريغ أو تنظيف نفسه. ومع ذلك، فإنه يتطلب بصمة مادية ضخمة. يمكن أن يصل طول الوحدة النموذجية بسهولة من 15 إلى 30 مترًا. يجب عليك التأكد من أن منشأتك بها مساحة أرضية كافية. إذا كانت المساحة ضيقة، فقد تكون مكابس الترشيح العمودية هي خيارك الوحيد القابل للتطبيق، على الرغم من قيود الدفعة الخاصة بها.
استخدم مخطط المقارنة التالي لتحديد ما إذا كان ملف تعريف الملاط الخاص بك يتوافق مع نقاط القوة في تقنية التفريغ المستمر هذه.
عامل العملية | ملاءمة مثالية (اختر حزام التفريغ) | ملاءمة سيئة (تجنب حزام الفراغ) |
|---|---|---|
هشاشة الجسيمات | تتطلب الندفات الهشة معالجة لطيفة بدون قص. | جزيئات صلبة ومتينة يمكنها تحمل الضغط الميكانيكي الشديد. |
متطلبات الغسيل | يلزم وجود مراحل غسيل متعددة ومتميزة لاستعادة المواد المذابة القيمة. | لا حاجة للغسيل، أو أن الإزاحة البسيطة بمرحلة واحدة كافية. |
انضغاط الكعكة | كعكات صلبة وسريعة التصريف تتشكل بسرعة تحت الجاذبية/الفراغ المنخفض. | كعكات لزجة شديدة الانضغاط تعمي القماش وتتطلب ضغطًا عاليًا. |
تدفق الإنتاج | مطلوب معالجة نهائية مستمرة وغير منقطعة. | جداول إنتاج الدُفعات حيث يكون التفريغ المتقطع مقبولاً. |
يجب عليك موازنة الاستثمار الأولي مع الحقائق التشغيلية طويلة المدى. عادةً ما يتطلب مرشح الحزام الفراغي إنفاقًا رأسماليًا مرتفعًا. ومع ذلك، يجب عليك أيضًا النظر عن كثب في النفقات التشغيلية. سوف تستهلك طاقة كهربائية كبيرة عند تشغيل مضخات التفريغ المستمرة. سوف تقوم بشراء أقمشة مرشح بديلة بانتظام. يجب عليك أيضًا توفير كمية ثابتة من سائل الغسيل النظيف. على الجانب الإيجابي، تعمل الأتمتة على تقليل تكاليف عمالة المشغل بشكل كبير مقارنةً بمكابس الترشيح اليدوية.
الشفافية فيما يتعلق بالصيانة تبني توقعات واقعية. يؤدي تحريك الآلات الثقيلة باستمرار تحت الفراغ إلى إنشاء نقاط تآكل محددة. لا يمكنك تثبيت هذا الجهاز وتجاهله. يجب عليك تنفيذ بروتوكولات صيانة صارمة واستباقية لضمان وقت التشغيل.
تخلق الواجهة بين الحزام المطاطي المتحرك وصندوق التفريغ الثابت احتكاكًا مستمرًا. يقوم المصنعون بتثبيت شرائط التآكل المنزلقة (عادةً ما تكون مصنوعة من البولي إيثيلين UHMW) لإدارة ذلك. كما يقومون أيضًا بحقن ماء التشحيم على طول أحزمة الاحتكاك هذه.
أفضل الممارسات: مراقبة تدفق مياه التشحيم باستمرار. فحص شرائط التآكل شهريًا.
خطأ شائع: تجفيف الحزام. وهذا يولد حرارة هائلة، ويذيب شرائط التآكل، ويدمر على الفور ختم الفراغ.
يجب أن تسير قطعة قماش الفلتر بشكل مستقيم تمامًا. إذا انجرفت إلى الجانب، فسوف تتجعد. التجاعيد تكسر ختم الفراغ وتسمح للمواد الصلبة بتجاوز القماش. وهذا يدمر وضوح الترشيح. لذلك، تستخدم الوحدات الحديثة أنظمة تتبع هوائية أو هيدروليكية آلية.
تستخدم هذه الأنظمة أجهزة استشعار الحافة للكشف عن الانجراف. يقومون تلقائيًا بتدوير بكرات الشد لتوجيه القماش مرة أخرى إلى المركز. يجب عليك الحفاظ على إمدادات الهواء لهذه الأنظمة الهوائية نظيفة وجافة. سيؤدي نظام التتبع الفاشل إلى تمزيق قطعة قماش الفلتر باهظة الثمن بسرعة.
بمرور الوقت، تندمج الجزيئات الدقيقة في أعماق نسيج قماش الفلتر. هذه الظاهرة، المعروفة باسم التعمية، تؤدي إلى اختناق تدفق الترشيح. للتخفيف من مخاطر التوقف عن العمل، يقوم المصنعون بتركيب محطات غسيل عالية الضغط على مسار العودة للحزام.
يجب عليك التأكد من أن فوهات الغسيل هذه توفر تغطية متداخلة. تحقق من ضغط الفوهة يوميًا. إذا انسدت الفوهات، فسوف ينتشر العمى سريعًا عبر قطعة القماش. ستلاحظ انخفاضًا مفاجئًا في إنتاجية الإنتاج وزيادة في رطوبة الكعكة المتبقية.
شراء هذه المعدات هو مشروع هندسي كبير. لا يمكنك ببساطة اختيار نموذج من الكتالوج. يجب عليك اتباع إطار مواصفات صارم يعتمد على البيانات.
البيانات التجريبية غير قابلة للتفاوض على الإطلاق. يجب أن تبدأ باختبارات أوراق المرشح على نطاق مقاعد البدلاء. إرسال عينات الملاط التمثيلية إلى مختبر البائع. تحدد هذه الاختبارات مقاومة معينة للكعك ونسيج القماش الأمثل. كما أنها تحدد نسب الغسيل المطلوبة. بمجرد أن تبدو اختبارات البدلاء واعدة، قم بتأجير وحدة تجريبية صغيرة. قم بتشغيله في منشأتك للتحقق من صحة الأداء في ظل ظروف المصنع الحقيقية.
يستخدم المهندسون البيانات التجريبية لحساب منطقة الترشيح النشطة المطلوبة. وتقاس هذه المساحة عادة بالمتر المربع. عند تحديد مرشح حزام فراغ واسع النطاق ، يعتمد الحجم على أبطأ خطوة لتحديد المعدل. في بعض الأحيان تتشكل الكعكة على الفور، ولكن التجفيف يستغرق وقتا طويلا. يجب أن يستوعب حجم الجهاز أطول مرحلة من عملية الفصل المحددة لتحقيق الإنتاجية المستهدفة.
قم بتقييم جميع الأجزاء المبللة بناءً على كيمياء الملاط لديك. يجب عليك تحليل الرقم الهيدروجيني ودرجة الحرارة ومحتوى الكلوريد. تستخدم التطبيقات القياسية الفولاذ المقاوم للصدأ 304 أو 316L. قد تتطلب البيئات شديدة التآكل الفولاذ المقاوم للصدأ على الوجهين. وبدلاً من ذلك، يمكنك توفير رأس المال عن طريق تحديد الفولاذ الكربوني المبطن بالمطاط للملاط عالي الحموضة ومنخفض الحرارة.
لا تقم بتقييم البائعين فقط على سعر الشراء الأولي. تقييم دعم ما بعد البيع المحلي. اسأل أين يقومون بتخزين أجزاء التآكل المهمة مثل الأحزمة والأختام والملابس. وأخيرًا، قم بتقييم استعدادهم لتقديم الضمانات الميكانيكية والعملية بناءً على نتائج الاختبار التجريبي. سيدعم البائع الواثق بيانات التحجيم التجريبية الخاصة به.
يمثل مرشح حزام التفريغ الأفقي الخيار الأول للترشيح المستمر الذي يمكن التحكم فيه بسهولة.
إنه يوفر إمكانات غسيل لا مثيل لها ومتعددة المراحل بتيار معاكس تحافظ على المواد المذابة القيمة وتقلل من نفايات المذيبات.
يعتمد قرارك النهائي على موازنة قيود بصمتك المادية مقابل العائد المالي لاستعادة الكعك عالي النقاء.
لا تخمن حجم المعدات. اجمع البيانات التجريبية أولاً لحماية استثمار رأس المال الخاص بك.
الخطوة التالية: تواصل مع مهندس التطبيق لطلب استشارة فنية. أرسل عينة تمثيلية من الملاط لاختبارها في المختبر لتحديد معلمات الترشيح الدقيقة الخاصة بك.
ج: يستخدم مرشح الحزام الفراغي الشفط المستمر والجاذبية لسحب السائل بلطف من خلال قطعة قماش الفلتر. فهو يبرع في غسل ومعالجة الكعك الهش. يستخدم مكبس الحزام أحزمة متقاربة مزدوجة لتطبيق قوى الضغط والقص الميكانيكية المكثفة لإجبار السائل على الخروج. تعد مكابس الحزام أفضل للحمأة البلدية شديدة الانضغاط، في حين أن مرشحات التفريغ أفضل في المعالجة الكيميائية والمعادن.
ج: يختلف سمك الكعكة بشكل كبير بناءً على خصائص المواد. وتتراوح عادةً من 3 مم للمواد الكيميائية الدقيقة جدًا وبطيئة الترشيح، وتصل إلى 100 مم للخامات المعدنية الخشنة سريعة التصريف. يجب عليك تحسين هذا السُمك أثناء الاختبار التجريبي. الكعكة السميكة جدًا تقيد تدفق الفراغ، في حين أن الكعكة الرقيقة جدًا تسبب توجيه الفراغ.
ج: يعتمد العمر الافتراضي على التعرض للمواد الكيميائية، والطبيعة الكاشطة للملاط، والصيانة المناسبة. مع العناية الممتازة بأشرطة التآكل وأنظمة التتبع، عادة ما يستمر الحزام المطاطي عالي التحمل لعدة سنوات. وعلى العكس من ذلك، يجب على المشغلين استبدال قماش الفلتر المنسوج الرقيق بشكل متكرر، غالبًا كل بضعة أسابيع أو أشهر، بسبب التعمية أو التآكل الميكانيكي.
