الصناعات المعمول بها: الطاقة والتعدين
حالة: جديدة
الصف التلقائي:
تلقائي
مكان المنشأ:
شاندونغ، الصين
اسم العلامة التجارية: تونسين
الجهد: 380 فولت، 400 فولت، 440 فولت، 480 فولت
الطاقة: 10KW-50KW
الوزن: 8T-128T
البعد (الطول * العرض * الارتفاع): حسب الطلب
الضمان: 1 سنة
خدمة ما بعد البيع المقدمة: التثبيت الميداني، والتكليف والتدريب، والمهندسين المتاحين لخدمة الآلات في الخارج
الوصف:آلة فصل المواد الصلبة والسائلة
النوع: مرشح عمودي
التشغيل: أوتوماتيكي بالكامل
السلعة: معدات كاملة
| الكمية: | |
|---|---|
ضغط مرشح HVPF
Toncin

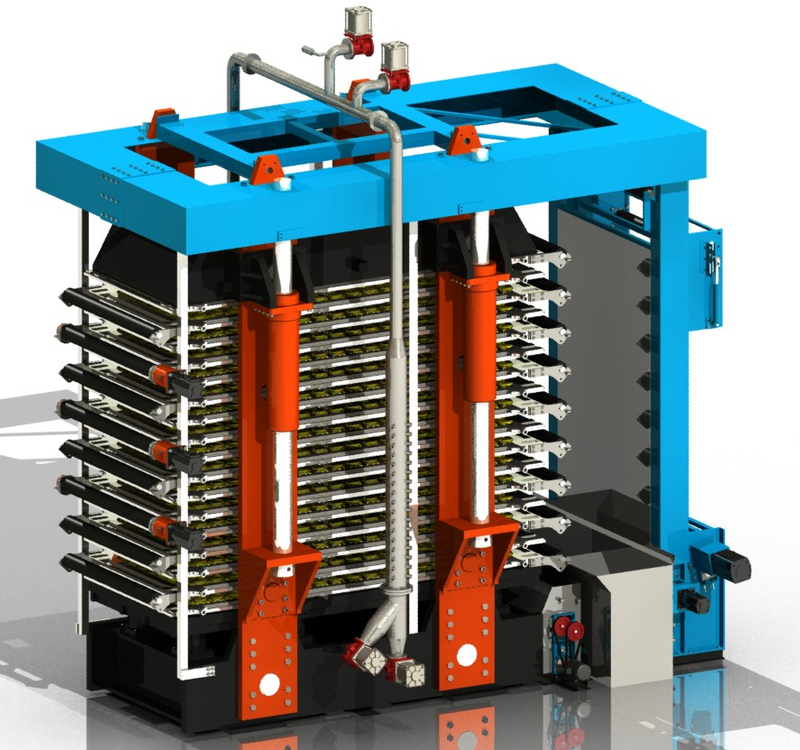

مقدمة المنتج:
يعد مرشح الضغط الأوتوماتيكي العمودي HVPF هو المرشح الأكثر تقدمًا الذي حصل عليه العالم على الإطلاق.الفراغ له حد، لكن الضغط ليس كذلك.يستخدم مرشح الضغط الأوتوماتيكي العمودي HVPF الهواء أو الماء لتشكيل فرق ضغط كبير على جانبي قماش الترشيح لتحقيق فصل فعال للغاية بين المواد الصلبة والسائلة.عندما تكون لوحة الفلتر مغلقة، يتم ضخ الملاط إلى غرفة الفلتر من خلال أنابيب الملاط.ثم يدخل جزء من الترشيح إلى غرفة الترشيح من خلال قماش الترشيح بسبب الجاذبية.ثم يقوم الماء ذو الضغط العالي بإجبار الحجاب الحاجز المطاطي على قذف المرشح من كعكة المرشح.عند الانتهاء من هذه العملية، يقوم السائق بتشغيل ملابس الترشيح ويتم تفريغ كعكات الترشيح من كلا جانبي قماش الترشيح.
تطبيق المنتج:
يمكن تطبيق مكبس الترشيح الأوتوماتيكي العمودي HVPF في صناعات التعدين والمعادن والكيميائية والأدوية والمواد الغذائية وغيرها من الصناعات.إنها عبارة عن فاصل أوتوماتيكي للمواد الصلبة والسائلة ذو سعة كبيرة وموفر للطاقة.
نطاق العرض ومتطلبات التثبيت المحلي:
(1) تتكون من الآلة الرئيسية، المحطة الهيدروليكية، محطة المياه، نظام التنظيف ونظام التحكم.
(2) يجب تركيب هذه الآلة على لوحة مسطحة صلبة من الخرسانة المسلحة أو إطار فولاذي.يشير حجم الأساس والأبعاد ذات الصلة إلى مخطط التثبيت ورسم الأساس.يتم تحديد عمق الأساس من قبل العميل وفقًا للحالة الفعلية.يجب أن يتم تعليق الآلة الرئيسية بواسطة فنيين محترفين لتجنب تأثير أو خدش المعدات.استخدم إدخال grad لضبط المضيف أثناء التثبيت، وقم بتثبيت المعدات الأخرى عند تثبيت المضيف.
(3) إمداد الهواء: جزيئات أقل من 5μm، الضغط 0.5-0.6MPa، حجم الهواء: يخضع لمخطط التجميع
(4) إمدادات المياه: كحد أقصى.المحتوى الصلب 5 جزء في المليون، الجسيمات الصلبة أقل من 50 ميكرون، الضغط 3.5-6 بار، كمية العرض تخضع لرسومات التجميع.
(5) مصدر الطاقة: ثلاثي الطور / 380 فولت ± 5%، أحادي الطور / 220 فولت ± 5%، 50 هرتز
مواصفات المنتج:
نموذج
| منطقة الترشيح (م2) | البعد الشامل م (الطول × العرض × الارتفاع) | الترشيح كمية اللوحة | الحجم (م3) | وزن (ت) | الطاقة الهيدروليكية (كيلوواط) | مواصفات لوحة التصفية (مم) | عرض قماش الترشيح |
هفبف-1 | 1 | 2.5×1.5×2.0 | 2 | 0.05 | 8 | 7.5 | 1000*550 | 0.7 |
هفبف-2 | 2 | 2.5×1.5×2.2 | 4 | 0.09 | 9 | 7.5 | ||
هفبف-3 | 3 | 3.5×2.5×2.2 | 2 | 0.16 | 14 | 11 | 1750*900 | 1.05 |
هفبف-4 | 4 | 3.5×2.5×2.3 | 4 | 0.27 | 15 | 11 | ||
هفبف-9 | 9 | 3.5×2.5×2.5 | 6 | 0.41 | 16 | 11 | ||
هفبف-12 | 12 | 3.5×2.5×2.7 | 8 | 0.54 | 17 | 11 | ||
هفبف-15 | 15 | 3.5×2.5×2.9 | 10 | 0.68 | 18 | 11 | ||
HVPF-18 | 18 | 3.5×2.5×3.1 | 12 | 0.81 | 19 | 11 | ||
هفبف-21 | 21 | 3.5×2.5×3.3 | 14 | 0.95 | 21 | 11 | ||
هفبف-24 | 24 | 3.5×2.5×3.4 | 16 | 1.08 | 22 | 11 | ||
هفبف-27 | 27 | 3.5×2.5×3.6 | 18 | 1.22 | 23 | 11 | ||
هفبف-15 | 15 | 5.1×3.7×3.3 | 6 | 0.68 | 37 | 22 | 2500*1020 | 1.15 |
هفبف-20 | 20 | 5.1×3.7×3.6 | 8 | 0.9 | 39 | 22 | ||
هفبف-25 | 25 | 5.1×3.7×3.9 | 10 | 1.13 | 42 | 22 | ||
هفبف-30 | 30 | 5.1×3.7×4.2 | 12 | 1.35 | 43 | 22 | ||
هفبف-35 | 35 | 5.1×3.7×4.5 | 14 | 1.58 | 44 | 22 | ||
هفبف-40 | 40 | 5.1×3.7×4.8 | 16 | 1.8 | 45 | 22 | ||
هفبف-45 | 45 | 5.1×3.7×5.1 | 18 | 2.03 | 46 | 22 | ||
هفبف-50 | 50 | 5.1×3.7×5.4 | 20 | 2.25 | 48 | 22 | ||
هفبف-60 | 60 | 6.9×4.5×5.4 | 10 | 2.7 | 97 | 37 | 4010*1500 | 1.7 |
هفبف-72 | 72 | 6.9×4.5×5.8 | 12 | 3.24 | 100 | 37 | ||
هفبف-84 | 84 | 6.9×4.5×6.2 | 14 | 3.78 | 104 | 37 | ||
هفبف-96 | 96 | 6.9×4.5×6.5 | 16 | 4.32 | 110 | 37 | ||
هفبف-108 | 108 | 6.9×4.5×6.9 | 18 | 4.86 | 112 | 37 | ||
هفبف-120 | 120 | 6.9×4.5×7.2 | 20 | 5.4 | 118 | 37 | ||
هفبف-132 | 132 | 6.9×4.5×7.6 | 22 | 5.94 | 120 | 37 | ||
هفبف-144 | 144 | 6.9×4.5×7.9 | 24 | 6.48 | 123 | 37 | ||
هفبف-156 | 156 | 6.9×4.5×8.3 | 26 | 7.02 | 126 | 37 | ||
هفبف-168 | 168 | 6.9×4.5×8.6 | 28 | 7.56 | 130 | 37 | ||
هفبف-144 | 144 | 9.2×5.5×6.8 | 18 | 6.48 | 142 | 67 | 6020*1500 | 1.7 |
هفبف-162 | 162 | 9.2×5.5×7.2 | 18 | 7.29 | 147 | 67 | ||
هفبف-180 | 180 | 9.2×5.5×7.5 | 20 | 8.1 | 150 | 67 | ||
هفبف-198 | 198 | 9.2×5.5×7.8 | 22 | 8.91 | 160 | 67 | ||
هفبف-216 | 216 | 9.2×5.5×8.2 | 24 | 9.72 | 166 | 67 | ||
هفبف-234 | 234 | 9.2×5.5×8.5 | 26 | 10.53 | 172 | 67 | ||
هفبف-252 | 252 | 9.2×5.5×8.8 | 28 | 11.34 | 180 | 67 | ||
هفبف-270 | 270 | 9.2×5.5×9.2 | 30 | 12.15 | 190 | 67 |
عملية العمل:
(1) مرحلة الترشيح: عندما يتم إغلاق لوحة المرشح، يتم ضخ الملاط إلى غرفة الترشيح من خلال أنبوب الملاط.يدخل مادة الترشيح إلى غرفة الترشيح من خلال قماش الترشيح ويدخل إلى مشعب الترشيح من خلال أنبوب الفلتر، أثناء تشكيل كعكة الفلتر داخل الحجرة.
(2) البثق: يدخل الماء ذو الضغط العالي إلى الغشاء من خلال الأنبوب، بحيث يتم بثق الغشاء نحو كعكة المرشح ويتم ضغط ترشيح كعكة المرشح للخارج.
(3) تنظيف كعكة الفلتر: بعد تنظيف كعكة الفلتر، يتم ضخ ماء الغسيل إلى غرفة الفلتر من خلال أنبوب الملاط ويتدفق إلى أنبوب التفريغ من خلال القماش.
(4) تجفيف الهواء: يمر تدفق الهواء مع الماء عبر كعكة الفلتر، مما يمكن أن يقلل من رطوبة كعكة الفلتر ويفرغ حجرة الفلتر في نفس الوقت.
(5) تفريغ كعكة الترشيح: بعد عملية التجفيف، يقوم جزء القيادة بتحريك قطعة قماش الترشيح للتشغيل ويتم تفريغ كعكة الترشيح من كلا جانبي قطعة قماش الترشيح.
(1) يعتمد هيكل لوحة الفلتر جهاز توجيه لضمان التشغيل السلس.
(2) يمكنها تحقيق التشغيل بشكل مستمر وتلقائي في عملية الترشيح والبثق والغسيل والتجفيف والتفريغ وتجديد قماش الترشيح.
(3) يمكن أن يصل ضغط الترشيح إلى 2.0MPa، خاصة بالنسبة لمختلف المواد الدقيقة اللزجة وكعكة المرشح منخفضة الرطوبة مع تأثير جيد.
(4) المفتاح لهذا النوع من المعدات هو مقدار الضغط الذي يمكن أن تتحمله، ولكن بشكل آمن.يتم استخدام النظام الهيدروليكي لضمان قفل كل لوحة بشكل جيد.تم تصميم وفحص كل فوهة وحجاب حاجز بعناية فائقة لضمان سلامة المعدات عند دخول الماء عالي الضغط إلى الغرفة.
(5) المعدات تعتمد PLC + شاشة تعمل باللمس + صمام أوتوماتيكي، مع إدخال يدوي أقل.
(6) هيكل مدمج وبصمة صغيرة
دعم الخدمة
تصميم العملية الشاملة
تحدد شركة Toncin الخطط والخيارات المعقولة من خلال إجراء اختبارات معملية أكثر منهجية واختبارات شبه صناعية وتحليلات وحسابات نظرية، وباستخدام الأساليب المناسبة بناءً على المشكلات الفعلية التي يواجهها العميل.يتم أيضًا تحديد المعلمات المحددة من خلال الاختبارات المعملية والاختبارات شبه الصناعية.
الهيئة الهندسية
بفضل نظامها الشامل لإدارة المشاريع وفريقها ذو الخبرة والمؤهلات العالية، توفر Toncin للعملاء خدمات مشروع متكاملة وتقدم أفضل الخدمات لتحقيق أهداف المشروع النهائية من خلال إدارة جودة المشروع والجدول الزمني والسلامة والتكلفة والمشتريات وملفات المعلومات والتنظيم والتنسيق. وفقًا لوثائق عقد العميل. تتعاقد Toncin على كامل عملية مشاريع البناء أو مراحل معينة من التصميم والمشتريات والبناء والاختبار، وما إلى ذلك. تتحمل Toncin المسؤولية الكاملة عن الجودة والسلامة والجدول الزمني وتكلفة المشروع المتعاقد عليه.
وقت الاستجابة وخدمات ما بعد البيع
إذا حدث أي فشل بسبب خلل خلال فترة الضمان، فقد أعطت شركتنا الاستجابة والوعد التالي: الاستجابة في غضون 12 ساعة والاندفاع إلى مكان الحادث المحلي في غضون 72 ساعة.بفضل بنية الخدمة الصارمة والفعالة، والخدمة ووسائل الاستجابة المتنوعة والمرنة، فإن Toncin قادرة على توفير خدمة استجابة تصل إلى 7*24 ساعة لضمان حصول المستخدمين على المساعدة في أي وقت خلال فترة الضمان.
