Toncin HVPF Vertical Automatic Filter Press for Lithium Battery Industry

HVPF Vertical Outomatic Press Filter هو المرشح الأكثر تقدماً الذي حصل عليه العالم على الإطلاق. الفراغ لديه حد ، ولكن الضغط لا. HVPF Vertical Automatic Press Filter استخدم الهواء أو الماء لتشكيل اختلاف كبير في الضغط على جانبي قطعة قماش المرشح لتحقيق فصل فعال للغاية من الصلبة والسائل.

الكمية:
توافر الحالة:





رسالتك سلة الاستفسارات

نموذج:
HVPF مرشح الصحافة
المنتج العلامة التجارية:
Toncin

وصف المنتج

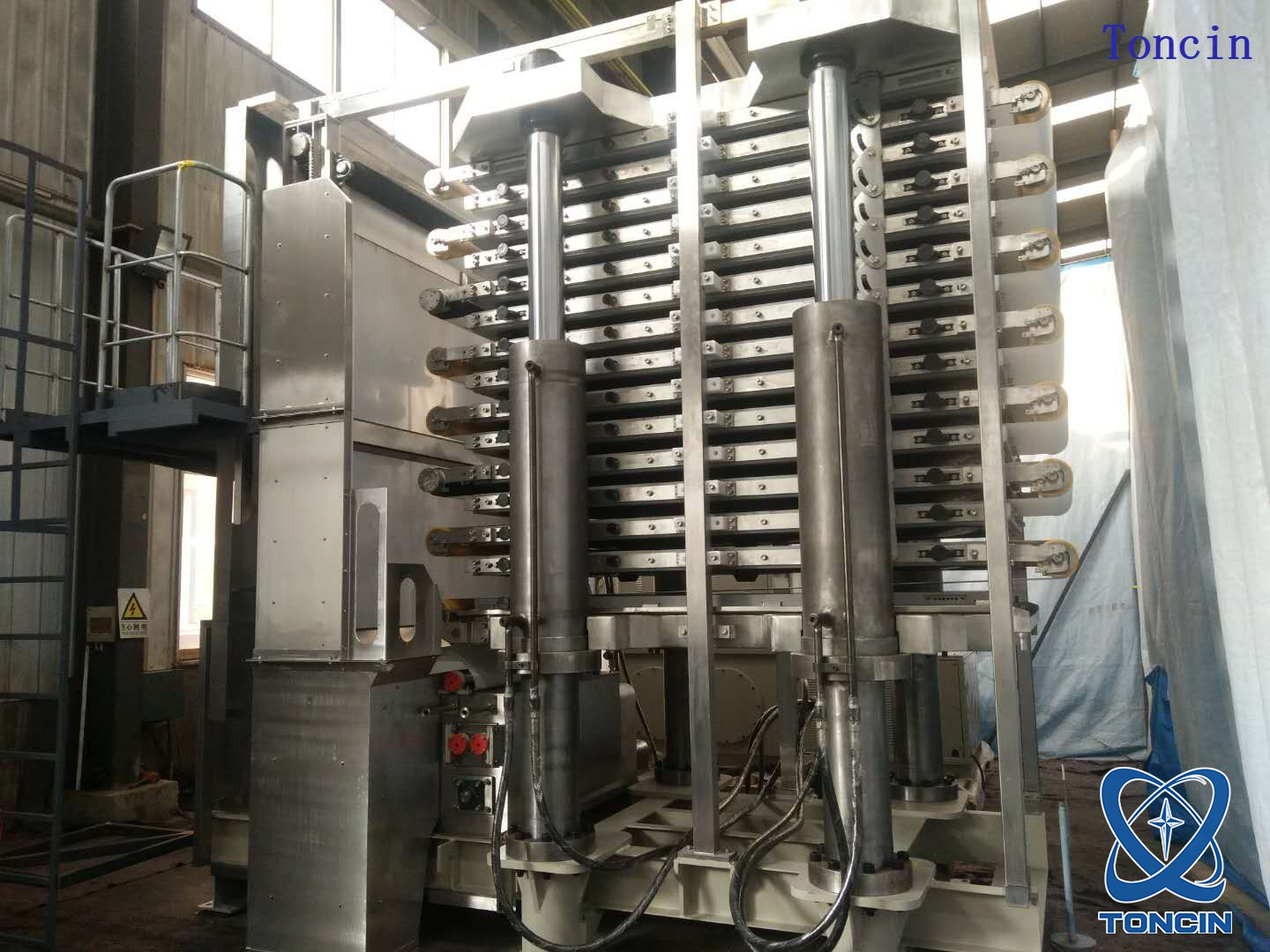

مطبعة المرشح الرأسي

مقدمة المنتج:

HVPF Vertical Outomatic Press Filter هو المرشح الأكثر تقدماً الذي حصل عليه العالم على الإطلاق. الفراغ لديه حد ، ولكن الضغط لا. HVPF Vertical Automatic Press Filter استخدم الهواء أو الماء لتشكيل اختلاف كبير في الضغط على جانبي قطعة قماش المرشح لتحقيق فصل فعال للغاية من الصلبة والسائل. عند إغلاق لوحة المرشح ، يتم ضخ الملاط في غرفة مرشح من خلال أنابيب الملاط. جزء من المرشح ثم أدخل غرفة الترشيح من خلال قطعة قماش مرشح بسبب الجاذبية. ثم ارتفاع ضغط المياه المطاطية قوة الماء لترشيح ترشيح من كعكة المرشح. عند الانتهاء من هذه العملية ، يتم تفريغ ملابس مرشح تشغيل السائق وكعك المرشح من جانبي قطعة قماش المرشح.

مرشح الصحافة العمودي البرج

تطبيق المنتج:

يمكن تطبيق مرشح الصحافة التلقائي العمودي HVPF في الصناعات التعدين والمعادن والصناعة الكيميائية والصيدلة والصناعات الغذائية. إنه نوع من آلة الفصل السائلة الصلبة التلقائية ذات السعة العالية ، وتوفير الطاقة.

مرشح الصحافة العمودي البرج

نطاق التوريد والمتطلبات على التثبيت المحلي:

(1) يتكون من المضيف والمحطة الهيدروليكية ومحطة المياه ونظام التنظيف ونظام التحكم.
(2) يجب تثبيت هذا الماكينة على خرسانة مسطحة صلبة ، أو رف فولاذي. استشر حجم الأساس والبعد ذي الصلة لتركيب خريطة رسم وخريطة الأساس. يتم تحديد عمق العمل من قبل العملاء وفقًا للظروف الحقيقية. يجب تعليق المضيف من قبل الفنيين المحترفين ، وتجنب المعدات من التأثير أو الخدش. استخدم Grad Enter لضبط المضيف أثناء التثبيت ، ثم قم بتثبيت معدات أخرى أثناء تثبيت المضيف.
(3) إمدادات الهواء : حبيبة أقل من 5 أم ، الضغط 0.5-0.6MPa ، حجم الهواء: خذ مخطط التجميع كمرجع
(4) إمدادات المياه : الحد الأقصى. المحتويات الصلبة 5ppm ، الحبيبات الصلبة أقل من 50um ، والضغط 3.5-6bar ، خذ مخطط التجميع كمرجع لحجم الإمداد
(5) مزود الطاقة: 3 طور/380 فولت ± 5 ٪ ، المرحلة الواحدة/220 فولت ± 5 ٪ ، 50 هرتز
(6) بيئة العمل: متطلبات بيئة العمل لهذا الجهاز ، وليس التجميد.

مواصفات المنتج:

نموذج	منطقة الترشيح (M2)	البعد العام M (L × W × H)	فصيلة لوحة كمية	حجم (M3) (H = 45mm)	وزن (ر)	الطاقة الهيدروليكية (KW)	مواصفات لوحة التصفية (مم)	عرض قماش المرشح
نموذج	منطقة الترشيح (M2)	البعد العام M (L × W × H)	فصيلة لوحة كمية	حجم (M3) (H = 45mm)	وزن (ر)	الطاقة الهيدروليكية (KW)	مواصفات لوحة التصفية (مم)	عرض قماش المرشح
HVPF-1	1	2.5 × 1.5 × 2.0	2	0.05	8	7.5	1000*550	0.7
HVPF-2	2	2.5 × 1.5 × 2.2	4	0.09	9	7.5	1000*550	0.7
HVPF-3	3	3.5 × 2.5 × 2.2	2	0.16	14	11	1750*900	1.05
HVPF-4	4	3.5 × 2.5 × 2.3	4	0.27	15	11
HVPF-9	9	3.5 × 2.5 × 2.5	6	0.41	16	11
HVPF-12	12	3.5 × 2.5 × 2.7	8	0.54	17	11
HVPF-15	15	3.5 × 2.5 × 2.9	10	0.68	18	11
HVPF-18	18	3.5 × 2.5 × 3.1	12	0.81	19	11
HVPF-21	21	3.5 × 2.5 × 3.3	14	0.95	21	11
HVPF-24	24	3.5 × 2.5 × 3.4	16	1.08	22	11
HVPF-27	27	3.5 × 2.5 × 3.6	18	1.22	23	11
HVPF-15	15	5.1 × 3.7 × 3.3	6	0.68	37	22	2500*1020	1.15
HVPF-20	20	5.1 × 3.7 × 3.6	8	0.9	39	22
HVPF-25	25	5.1 × 3.7 × 3.9	10	1.13	42	22
HVPF-30	30	5.1 × 3.7 × 4.2	12	1.35	43	22
HVPF-35	35	5.1 × 3.7 × 4.5	14	1.58	44	22
HVPF-40	40	5.1 × 3.7 × 4.8	16	1.8	45	22
HVPF-45	45	5.1 × 3.7 × 5.1	18	2.03	46	22
HVPF-50	50	5.1 × 3.7 × 5.4	20	2.25	48	22
HVPF-60	60	6.9 × 4.5 × 5.4	10	2.7	97	37	4010*1500	1.7
HVPF-72	72	6.9 × 4.5 × 5.8	12	3.24	100	37
HVPF-84	84	6.9 × 4.5 × 6.2	14	3.78	104	37
HVPF-96	96	6.9 × 4.5 × 6.5	16	4.32	110	37
HVPF-108	108	6.9 × 4.5 × 6.9	18	4.86	112	37
HVPF-120	120	6.9 × 4.5 × 7.2	20	5.4	118	37
HVPF-132	132	6.9 × 4.5 × 7.6	22	5.94	120	37
HVPF-144	144	6.9 × 4.5 × 7.9	24	6.48	123	37
HVPF-156	156	6.9 × 4.5 × 8.3	26	7.02	126	37
HVPF-168	168	6.9 × 4.5 × 8.6	28	7.56	130	37
HVPF-144	144	9.2 × 5.5 × 6.8	18	6.48	142	67	6020*1500	1.7
HVPF-162	162	9.2 × 5.5 × 7.2	18	7.29	147	67
HVPF-180	180	9.2 × 5.5 × 7.5	20	8.1	150	67
HVPF-198	198	9.2 × 5.5 × 7.8	22	8.91	160	67
HVPF-216	216	9.2 × 5.5 × 8.2	24	9.72	166	67
HVPF-234	234	9.2 × 5.5 × 8.5	26	10.53	172	67
HVPF-252	252	9.2 × 5.5 × 8.8	28	11.34	180	67
HVPF-270	270	9.2 × 5.5 × 9.2	30	12.15	190	67

عملية العمل:

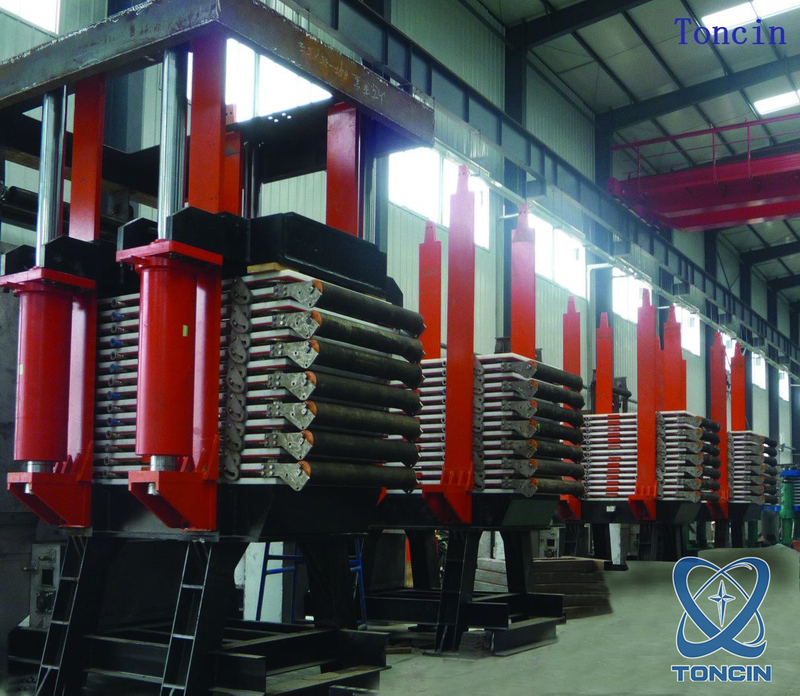

مرشح الصحافة العمودي البرج

(1) مرحلة التصفية: عند إغلاق لوحة المرشح ، يتم ضخ الملاط في غرفة المرشح من خلال أنبوب الملاط. يدخل المرشح في غرفة الترشيح من خلال قطعة قماش مرشح ، ودخل في مشعب ترشيح من خلال أنبوب الترشيح ، وفي الوقت نفسه ، يتم تشكيل كعكة المرشح في غرفة المرشح.
(2) البثق: تدخل المياه العالية في الغشاء من خلال الأنبوب وجعل الغشاء بثقًا نحو كعكة المرشح لجعل مرشح كعكة المرشح.
(3) غسل الكيك : يتم ضخ مياه الغسيل في غرفة مرشح عن طريق أنابيب الملاط ، بعد غسل الكعكة وعبر تدفق القماش في أنابيب التصريف.
(4) تجفيف الهواء: يمر تدفق الهواء بالماء من خلال كعكة المرشح ، والتي يمكن أن تقلل من رطوبة كعكة المرشح إلى الحد الأقصى وتفريغ غرفة الترشيح في نفس الوقت.
(5) تصريف كعكة التصفية: عند الانتهاء من عملية التجفيف ، تدفع الأجزاء الدافعة قطعة قماش المرشح إلى الركض وتصريف كعكة المرشح من كلا جانبي قطعة قماش المرشح.

الميزات الرئيسية:

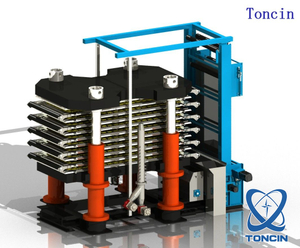

مرشح الصحافة العمودي البرج

(1) بنية لوحة المرشح تتبنى جهاز دليل للتأكد من تشغيله بسلاسة.
(2) يمكن أن يدرك بشكل مستمر العملية في عملية التصفية والبثق والغسيل والتجفيف وتجديد القماش وتصفية.
(3) يمكن أن يصل ضغط المرشح إلى 2.0 ميجا باسكال. لا سيما تأثير جيد على مختلف المواد الصغيرة اللزجة ورطوبة منخفضة من كعكة المرشح.
(4) النقطة الرئيسية لهذا النوع من المعدات هي بغض النظر عن مقدار الضغط الذي يمكن أن تحصل عليه ولكن السلامة. يتم اعتماد نظام الضغط الهيدروليكي فقط للتأكد من أن كل لوحة تغلق جيدًا. تم تصميم كل فوهة وحجاب الحاجز وتفتيشها بعناية فائقة للحفاظ على آمنة المعدات عندما تدخل المياه عالية الضغط في غرف.
(5) تعتمد المعدات PLC + شاشة تعمل باللمس + الصمامات الأوتوماتيكية ، ومدخلات العمل أقل ..
(6) بنية مضغوطة تغطي مساحة أرضية أقل

تفاصيل المنتج:

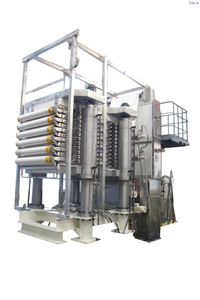

مرشح الصحافة العمودي البرج

دعم الخدمة

يحدد التصميم التكنولوجي الكامل

Toncin خططًا وتحديدات معقولة من خلال إجراء اختبارات مختبرية أكثر منهجية ، واختبارات شبه صناعية وحسابات التحليل النظري واعتماد الأساليب المناسبة في ضوء المشكلات الفعلية التي يواجهها العملاء. ويحدد معلمات محددة من خلال الاختبارات المختبرية والاختبارات شبه الصناعية.
يمكن للبناء في المشروع

أن يوفر Toncin للعملاء خدمات مشاريع متكاملة لنظام إدارة المشاريع المثالي والفريق ذي الجودة العالية من ذوي الخبرة ، ويمكنه أيضًا تزويد العملاء بأفضل خدماتها في تحقيق هدف المشروع النهائي من خلال تنفيذ العمل الإداري على جودة المشروع والجدول الزمني والتكلفة والتكاليف والمشتريات والمعلومات والتنسيق والتنسيق ، وفقًا للوثائق التعاقدية للعميل. يتقلص Toncin في التصميم والمشتريات والبناء والتجارب وما إلى ذلك للعملية بأكملها أو بعض المراحل المعينة من مشروع البناء وفقًا للعقد ويتحمل المسؤولية الكاملة عن الجودة والسلامة والمدة والتكلفة وما إلى ذلك.

وقت الاستجابة وخدمات ما بعد البيع

في حالة حدوث أي فشل بسبب عيب خلال فترة الضمان ، قدمت شركتنا الاستجابة والوعد التالية: الاستجابة في غضون 12 ساعة والاندفاع إلى المشهد المحلي في غضون 72 ساعة. من خلال بنية خدمة صارمة وفعالة ، ووسائل خدمة متنوعة ومرنة ، فإن Toncin قادر على توفير خدمة استجابة تصل إلى 7* 24 ساعة لضمان أن يتمكن المستخدمون من الحصول على المساعدة في أي وقت خلال فترة الضمان.
